SQYM400型氣動升降陶瓷研缽式研磨機
|
|
【型號】SQYM400型
【特點】本研磨機采用3個研棒對各種超硬顆粒進行自動研磨，具有溫升小和物料損耗小的優點。
【材料】碳鋼 陶瓷
|
【詳細資料】
●SQYM400型氣動升降陶瓷研缽式研磨機應用領域
用于超硬材料微粉、電子微粉、食品微粉、醫藥微粉、化工微粉、礦物微粉、高分子材料微粉、齒科材料膏體（濕磨）的超細研磨。

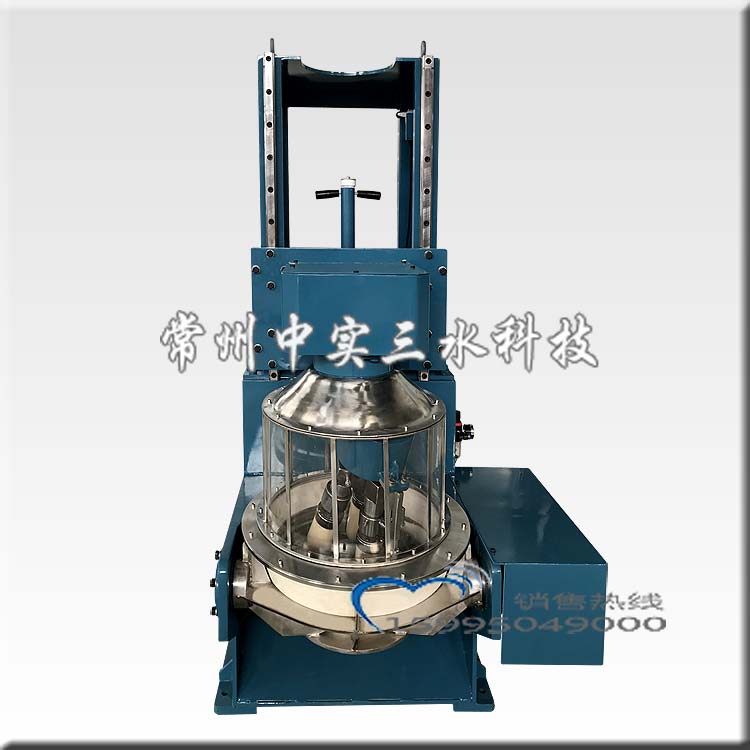

●SQYM400型氣動升降陶瓷研缽式研磨機結構圖

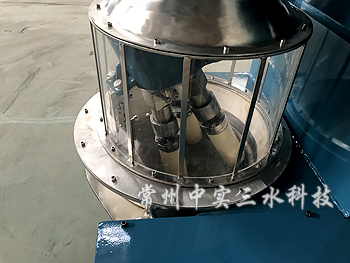

局部細節圖
●SQYM400型氣動升降陶瓷研缽式研磨機原理和特點
1、被研磨加工的是粒徑較粗的固體顆粒，放在陶瓷研缽里。
2、陶瓷研缽的底面和研棒棒頭均為半球面，光滑、堅硬、耐磨。研棒內設置了壓縮彈簧，棒頭在氣壓和彈簧的作用下與研缽底部緊緊貼在在一起，可對研磨顆粒充分研磨。
3、3根研杵組成研棒組，在減速機的驅動下，研棒組一邊快速自轉一邊慢速公轉，這種復合性運轉，對粗顆粒形成了一種巧妙的擂潰式研磨作用。
4、由于陶瓷研缽和研棒所形成的研磨運動，整個研缽內的研磨區域沒有死角區，保證固體顆粒的研磨機會均等，微粉細度非常均勻。
5、研磨時間的選擇，可通過自動化控制設定。通過一個合理的時間段的研磨之后，粗顆粒被研磨成為很細的微粉，細度能達到微米級，時間適度加長能達到納米級。
6、這款研缽式研磨機還具有溫升小和物料損耗小的優點。
●SQYM400型氣動升降陶瓷研缽式研磨機規格參數表
|
項目 |
單位 |
數量 |
|
單次研磨量(通常情況) |
ml |
1000~5000 |
|
研缽口徑 |
mm |
400 |
|
研缽深度 |
mm |
220 |
|
研棒數量（通常情況） |
個 |
3 |
|
研棒組自轉轉速 |
rpm |
0~150變頻調速 |
|
研棒組公轉轉速 |
rpm |
4 |
|
研棒組自轉電機功率 |
w |
750或1100 |
|
研棒組公轉電機功率 |
w |
250 |
|
研缽材質 |
高鋁陶瓷（剛玉） |
|
|
研棒（研杵）材質 |
高鋁陶瓷（剛玉） |
|
|
升降方式 |
氣動升降（氣缸） |
|
|
研棒壓緊研缽的預壓力 |
氣缸+彈簧 |
|
|
氣源的壓力值 |
kg |
5（建議） |
|
長×寬×高 |
mm |
1000*800*1550 |
|
重量 |
kg |
160 |
|
電壓 |
v |
380 |
|
卸料方式 |
電動翻轉研缽傾倒式卸料 |
|
|
可否設定自動程序 |
可以（觸摸屏+PLC） |
|
|
可否設定運行時間 |
可以 |
|
|
研磨空間是否有可視玻璃罩 |
有 |
